产品特点
GYXTW中心束管式光缆中心套管内装的多根单模光纤，并充满油膏，松套管外纵包阻水带和轧纹钢带、外护套采用优质黑色聚乙烯，在护套内平行对称设置两根圆钢丝。该光缆全截面阻水，结构紧密、外径小、重量轻、具有良好的机械性能，低损耗、低色散、适用于数字或模拟传输通信系统的架空、管道和直埋敷设

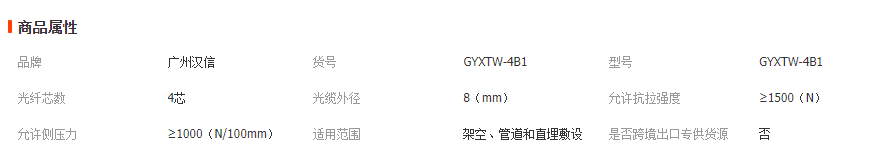

•结构参数
光缆型号 光纤芯数 光缆直径
mm 光缆重量kg/km 允许拉伸力
长期/短期
Term N 允许压扁力
长期/短期
Term
N/100mm 弯曲半径
静态/动态
| 主要技术参数 |
| |
GYXTW型 |
| 通信用室（野）外填充式 Filled communicationused outdoor |
平行钢丝加强中心束管式 Double steel wire strong Central tube type |
光缆 Fiber cable |
|
| 光缆芯数（根） No. of fiber |
2-12 |
| 光缆外径 Outer dia. |
8.0-11 |
| 光缆数目×直径 No of steel wire×diameter |
2×1.2 2×1.5 |
| 抗拉力（N）短期 Tensil strength resistance(shortterm) |
≥1500 |
| 抗侧压（N/100mm2） S.P.resistance |
≥1000 |
| Crusit resistance |
5N.m×5次 |
| 允许弯曲半径（动态） Permissible bending radius |
20倍光缆外径
20 times as outer dia. of fiber cable |
| 温度特性 Temperature |
-40℃～+60℃范围内光缆附加损耗
-40℃～+60℃ range the additional
loss of fiber cable a≤0.1dB/2km |
| 重量（kg/km） Weight |
100-120 |
| 纵向阻水性能 Longitudinal waterproof |
1米高水柱24h后3m试样无水渗出
No water seepage for 3m samples in 1m water head for 24h |
| 特征 Properties |
重量轻、价格低、适用于架空、管道敷设
Light weight,low price,suitable for overhead,duct laying |
|
